在工业配电、自动化控制与电气成套系统中，导轨式接线端子是承担导线连接、电位分配与电路标识的核心基础元件。它凭借标准化的导轨安装方式、模块化的组合特性，实现了电气回路的可靠接驳与灵活扩展，其连接稳定性直接影响整套电气系统的运行安全与维护效率。

 一、核心结构与工作原理

导轨式接线端子的本质是通过可控的机械压力，将导线压紧在导电件表面，破除金属氧化层形成稳定的低阻金属接触，从而实现电流与信号的连续传导。

1. 基础结构组成

一套完整的导轨式接线端子主要由四部分构成：

绝缘基座：采用工程塑料制成，提供电气绝缘、物理防护与结构支撑，同时决定端子的安装适配性；

导电导流条：多为高导电铜材镀锡或镀镍，是电流传输的核心载体；

夹紧机构：产生并保持压紧力，是决定连接可靠性的核心部件；

导轨安装底座：底部卡扣结构，可快速卡装在标准 DIN 导轨上，实现模块化拼接。

2. 主流连接技术的工作原理

当前工业领域主流的连接技术分为螺钉夹紧式与弹簧夹紧式两类，二者原理与适用场景各有侧重。

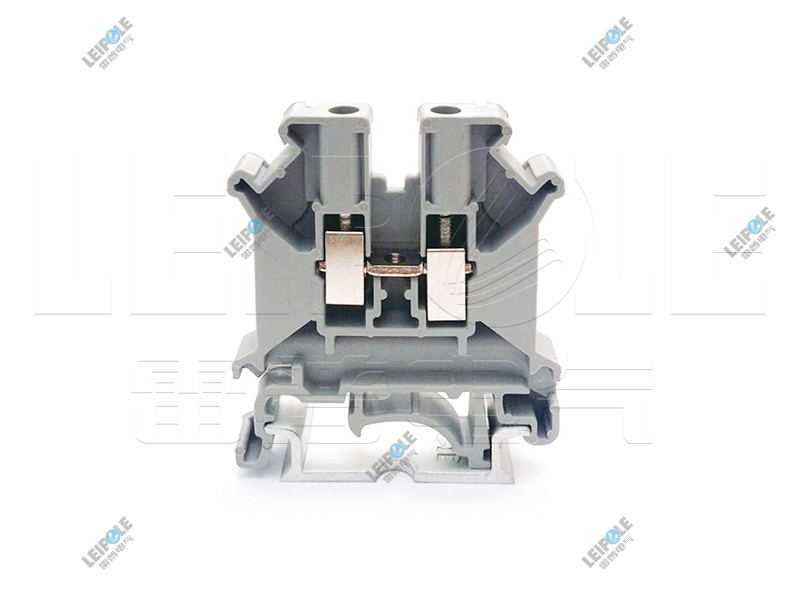

螺钉夹紧式是应用较为广泛的传统连接方式：通过旋转螺钉推动压线板或鞍形垫圈下行，将剥去绝缘层的导线紧紧压在导流条上。其优势在于连接机械强度高、可反复复拧，适合大电流与铝导线场景；核心控制要点是扭矩精度 —— 扭矩不足会导致接触电阻升高发热，扭矩过大则会损伤线芯、降低导线疲劳寿命。以雷普电气 JUK 系列通用型接线端子为例，其夹线体底面采用棱柱形带槽纹设计，可实现导线三点对中，压紧后接触面积大、过渡电阻低，同时搭配弹性构件实现螺钉自锁，有效防止长期运行中因振动、热循环导致的螺钉松脱。

弹簧夹紧式依靠预制不锈钢弹簧的弹力提供持续稳定的夹紧力：导线插入后弹簧自动张开并回弹抱紧导体，无需工具即可完成接线，且夹紧力不受操作人员手法影响。该技术天生具备抗振动、免维护特性，尤其适合轨道交通、风电、工程机械等振动工况。雷普电气 JST 系列弹簧式端子便采用这一技术，配备高耐腐蚀不锈钢弹簧，支持 0.08~2.5mm² 导线直接夹紧，无需预先处理线芯，接线效率相比螺钉式提升 50% 以上；同时弹簧与螺钉系列共享通用附件，可减少现场备件库存达 50%。

二、标准安装规范与操作流程

规范的安装是端子性能发挥的前提，不当安装是电气柜故障的高频诱因。以下按照 DIN 导轨安装的通用标准与行业最佳实践，梳理完整安装流程。

1. 安装前准备

导轨选型与固定：优先选用 NS35/7.5 型标准 DIN 导轨，特殊场景可选用 NS32 型；导轨需水平安装并牢固固定在背板上，避免长期受力下垂，导轨两端预留不少于 20mm 扩展余量。雷普电气JUK、JST 等全系列端子均可适配 NS35 与 NS32 两种导轨，无需额外转接件。

工具与物料校验：准备校准扭矩螺丝刀、剥线钳、标识号头等工具；核对端子额定电流、电压与导线截面是否匹配，检查绝缘外壳无裂纹、金属件无氧化锈蚀。

导线预处理：根据端子型号剥除对应长度绝缘层，常见线径对应剥线长度为：1.5mm² 约 9mm、4mm² 约 10mm；剥线后线芯应整齐无散丝、无氧化，多股软线建议压接冷压端头。

2. 导轨卡装与排布

1)将端子底部卡扣对准导轨上沿，向下按压听到 “咔嗒” 声即卡装到位；

2)按回路功能分区排列端子，强电与弱电端子间保留间隔或加装分组隔板；

3)整排端子两端必须安装端板与终端固定件，锁紧固定螺钉，防止端子沿导轨横向窜动；

4)如需电位并联，可插入对应极数的绝缘跳线，上海雷普端子支持可裁剪式跳线，最多可达 50 极，大幅缩短并线作业时间。

3. 接线操作规范

螺钉式端子：使用校准扭矩螺丝刀按标准扭矩紧固，紧固后轻轻拉扯导线确认无松动，螺钉不得突出端子顶面。

弹簧式端子：用螺丝刀或专用工具压下弹簧片，插入导线到底后松开工具，轻拉导线验证夹紧即可；实心导线可直接插入，无需工具。

标识与走线：每路导线两端套对应线号，端子顶部标记位标注回路编号；导线从端子上下两侧规整引出，汇入线槽，避免交叉受力。

4. 安装后检验

1)外观检查：端子排列整齐、无破损，螺钉无漏拧，端板与固定件齐全；

2)导通与绝缘测试：用万用表检测对应回路导通正常，相邻回路绝缘电阻符合要求；

3)标识核对：线号与图纸一致，相位、极性无接反。

三、选型建议与日常维护

1. 选型匹配原则

按电流与线径选型：普通控制回路可选 2.5mm²、10A 等级端子；动力回路需对应载流量，雷普电气LTB系列大电流端子覆盖 10A~150A 量程，最大支持 150mm² 导线，可满足主电源进线等大电流场景。

按工况环境选型：振动强烈场景优先选弹簧式端子；高温、高腐蚀环境需确认外壳阻燃等级与金属件镀层，雷普电气全系列端子外壳采用 UL94 V0 级阻燃 PA66 工程塑料，导电件表面做无铅镀镍 / 镀锡处理，适配多数工业环境。

附件配套：同步配置端板、分组隔板、标记条、跳线等附件，保证安装完整性与可维护性。

2. 日常维护要点

常规环境每 12 个月巡检一次，粉尘、潮湿环境缩短至 6 个月；

检查端子有无发热变色、绝缘老化、螺钉松动现象；

检测关键回路接触电阻，超过 10mΩ 需重新紧固或更换端子；

清洁时使用无水乙醇擦拭，严禁使用腐蚀性清洁剂。

导轨式接线端子虽属于电气系统中的小型基础元件，但其连接质量关乎整套设备的运行可靠性。遵循标准工作原理与安装规范，搭配品质可靠的端子产品，才能从源头降低电气故障风险。雷普电气凭借 JUK 通用系列、JST 弹簧连接系列、LTB 大电流系列等完善的产品矩阵，以及符合 IEC 60947-7-1 标准的品质管控，可为工业自动化、电力配电、新能源等多领域提供稳定的导轨式连接解决方案。
