在工业自动化、电力通信、智能制造等关键场景中，电气控制柜、服务器机柜长期处于高负荷运行状态，内部电子元件持续发热，再叠加夏季环境升温、密闭空间积热等因素，柜内温度很容易突破元器件耐受阈值。不少运维和采购人员都遇到过这类棘手问题：侧装风扇吹不透设备密集区域，局部高温反复触发报警；普通散热方案风量不足，高温天设备宕机风险陡增；风扇运行噪音过大，干扰现场运维环境；后期清洁维护麻烦，非计划停机带来额外损失。想要从根源上解决机柜高温散热痛点，基于顶上排风机构建的系统化散热方案，正在成为越来越多企业的刚需选择。
一、为什么热，总是积在柜顶？
空气受热后体积膨胀、密度下降，会自然向上浮升。机柜内变频器、整流模块、母线、变压器等热源持续放热，热空气沿元器件表面和线束间隙上升，最终在柜体顶部形成一层"热垫层"。这就带来两个典型后果：
顶部温度远高于中下部，装在柜顶区域的仪表、开关电源、端子长期被烘烤；
自然对流排不出去，柜内空气只在内部循环，热量越积越多，形成"温室效应"。
因此，散热设计有一条铁律：下进上出。进风开在柜体下部（离地 100～200mm 为宜，避开地面积尘与积水），出风开在柜顶，让冷空气自下而上贯穿整个发热区，借助烟囱效应完成换热。
二、顶上排风机的五大应用优势
1. 顺应物理规律，而不是对抗它

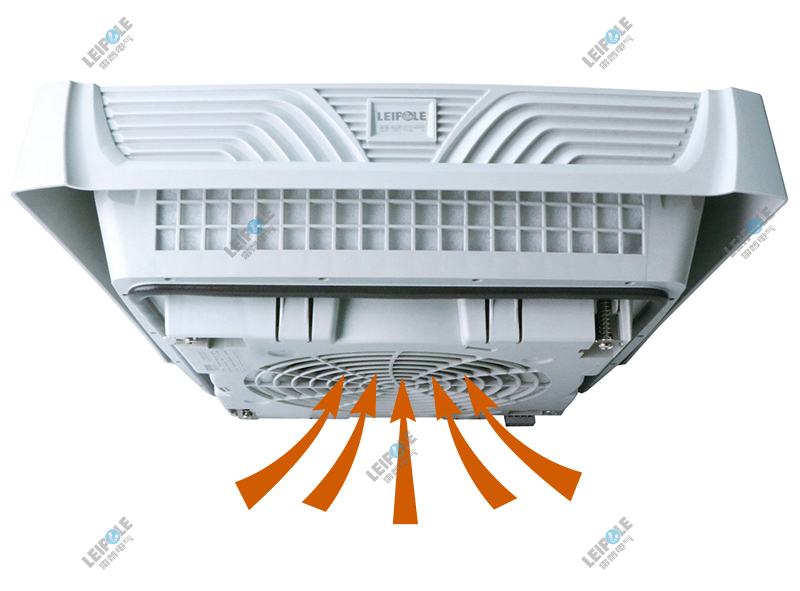

顶部排风是"抽"而不是"吹"。风扇只需给已经想往上跑的热空气加一把推力，换热路径与热气流自然方向完全一致；反之若在顶部向下吹风，风扇要先克服热浮升阻力，气流在柜内还容易形成涡流与死区，换热效率反而下降。这也是为什么同样功率的风机，装在柜顶做排风，实测柜内平均温度通常明显优于同位置送风。
2. 离心式结构：风压更高，抗滤网衰减
普通轴流风机在空旷工况下标称风量很好看，一旦串联了过滤棉、百叶、风道，实际出力会大幅衰减。柜顶排风机采用离心式结构，静压更高，在加装过滤垫后仍能维持有效风量，且出风为径向甩出、不易形成局部回流旋风，气流噪声也更低。雷普 F2E 系列即采用离心式电容电机方案，专门针对大热负荷柜体设计。
3. 不占柜内一寸空间
柜顶开一个方孔，风机骑在顶板外侧安装，柜内宽度完全不受影响，母排、线槽、元器件的布置不用为风扇让路。对于改造项目尤其友好——不用改柜内布局，就能把散热能力提升一个量级。
4.大风量集中排热，快速压低峰值温度
以雷普电气F2E225-230-DP为例，自由排风量可达 1200/1340 m³/h（50/60Hz），即便配装 FK6626.300 出口过滤器，可用风量仍足以应对中大型变频柜、UPS 柜、整流柜的瞬时高热负荷，短时间内即可把柜内峰值温度拉回安全区间。
5. 防护与维护兼顾
外罩配合自带防水密封框，既能防淋水又能抵御意外机械磕碰；防护等级按 EN/IEC 60529 可达 IP55（带过滤垫）。运维侧也做了针对性设计：卡扣可从柜内锁紧、通过 LP769V-5.0 插头实现电气连接、过滤棉免工具快速更换，柜体可选 RAL7035 / RAL7032 两种工业灰，与主流柜体色系一致。
三、单靠一台顶上排风机够吗？完整方案才是答案
顶排风会让柜内形成微负压，所有未经过滤的空气都可能从柜门缝隙、线缆穿孔被"吸"进来。所以顶上排风机从来不是单兵作战，而是一套系统：
进风侧过滤：配套雷普 FKL 系列过滤风扇与通风叶栅（如 FKL6626 等），在进风端把粉尘、油雾拦在柜外，同时降低系统风阻；滤棉建议选 G3/G4 等级并定期清理更换，堵死的滤网等于关掉散热。
智能启停：配 JWT6011F 温度控制器（常开型，温控范围 0～60℃，35mm 导轨安装），温度超设定值自动启动风机，回落即停，相比常开运行可显著节电并延长风机寿命；若柜体同时存在低温凝露风险，可选 JWT6012 双设定温控器，常开触点管排风、常闭触点管加热，一台顶两台。
高湿环境：柜内一旦结露，短路风险比高温更致命。
密封与进线：机柜密封条、PG 塑料/金属防水电缆索头、穿线板、UE 电缆引入板等附件，堵住负压吸尘的"旁路通道"，这是很多现场散热改造最容易忽略的一环。
四、现场落地：四个高频误区
进出风口都装风机对吹——两股气流对冲、风量互相抵消，柜内反而形成紊乱涡流，正确做法是"下进上出、单主动 + 单被动"。
出风口再加密滤网——出风是向外排，粉尘不会倒灌，额外滤网只会成倍抬升风阻，直接吃掉 30% 以上风量；户外柜加装防雨百叶即可。
上进下出布局——完全违背热浮升规律，热空气滞留柜内，通用控制柜严禁采用。
风机装好就不管——滤棉堵塞、轴承老化都会让风量悄悄衰减，建议每季度检查风机与滤网，重要柜体可增设风机故障报警。
五、典型应用场景
变频柜 / 软启动柜 / 动力柜：大功率器件集中在中下部，热量天然上浮，顶排风效率最高；
UPS 与直流屏柜：对温度敏感的电池与功率模块同柜，顶排风可快速压低峰值温度；
新能源与充电桩机柜：户外高温暴晒叠加内部热耗，IP55 屋顶式结构 + 防雨设计更适配；
冶金、水泥、造纸等多粉尘车间：必须配进风侧过滤 + 柜体密封，并把滤棉维护纳入点检表。
机柜散热从来不是"风机越大越好、滤网越密越好"，而是顺应热气流规律 + 控制风阻 + 建立有序风道的系统工程。顶上排风机凭借"顺应自然对流、不占柜内空间、大风量集中排热"的优势，已成为中高热负荷柜体的主流选择。
雷普电气（LEIPOLE）作为集研发、生产、销售、服务于一体的机柜环境控制专业厂商，围绕这一场景提供从F2E 系列顶上排风机、FKL 系列风扇及过滤器、JWT/JSK 系列温湿度控制器到 JRQ 系列加热器、机柜密封与进线附件的完整配套，帮助配电、自动化、新能源、轨道交通等行业用户把柜内温度稳定控制在安全区间。
